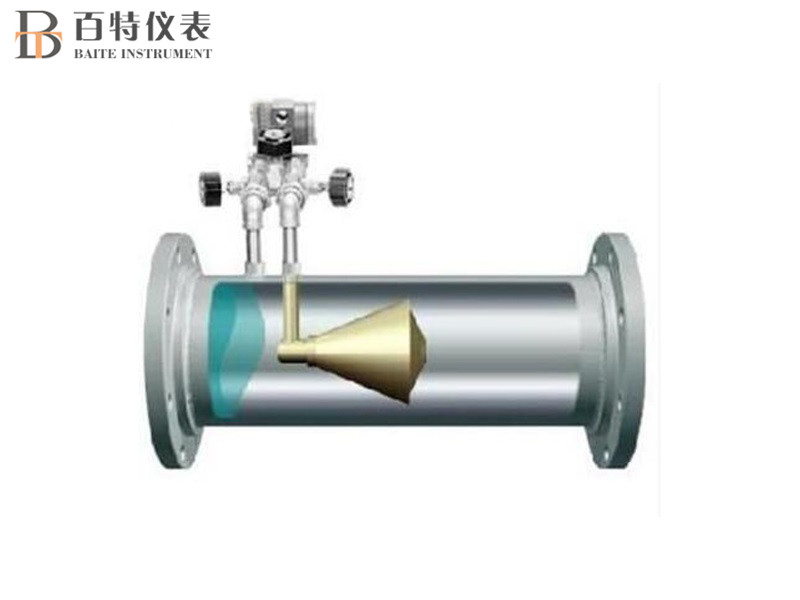

V型錐流量計

V錐型流量計，又名V型錐流量計、V形錐流量計、錐型流量計、錐形流量計、內錐流量計、內錐式流量計、一體化V錐流量計、V錐流量計，英文名稱是V-cone flowmeter。V錐型流量計是20世紀80年代開始研發的一種差壓流量計，它的開發成功是差壓式流量測量的質的飛躍。

       工作原理是當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。

       特點：

       1、 具有良好的準確度（≤0．5%）和重復性（≤0．1%）。

       2、 具有較寬的量程比（10﹕1～15﹕1）

       3、 自整流功能，只需要極短的直管段（前1～3D后0～1D）。

       4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。

       5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。

       6、 耐高溫、高壓、耐腐蝕、不怕震動。

       7、 可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。

       8、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等

       9、 無可動部件

       10、當流體流經填 的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。

       11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
